Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

Закладка фундамента

Фундамент под кирпичную печь в бане следует возводить обязательно. Печная конструкция имеет внушительную массу и без фундамента может продавить пол или привести к его проседанию.

Идеально, если печной фундамент будет сделан одновременно с бетонированием несущей конструкции самой бани. Но если вы упустили этот момент, определившись с местом, где будет стоять печь, демонтируйте напольное покрытие и выпилите лаги.

Самая популярная разновидность печного фундамента в бане – бутовый или бетонный с цементной основой. Вкратце, процесс закладки фундамента выглядит так:

Копка котлована;
Опалубка;
Армирование;
Бетонирование;
Гидроизоляция;

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы

Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

вверх, через кровельные листы;
в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра. Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Пошаговая инструкция по укладке

После расчетов и проектирования на бумаге профильный специалист приступает к непосредственному проведению работ:

Замешивает раствор, взяв цемент и песок средней или мелкой фракции.
Выкладывает кирпич – последовательно, от основания, один уровень за другим.
Учитывает перевязку швов, создавая ряды, – они должны идти «лесенкой», а не ровной вертикальной линией.
Пользуется расшивкой, когда кладка портала для банной печи будет завершена, чтобы предотвратить шероховатости поверхностей.

После можно дополнительно отделать «парадный вход», например, плиткой, но это необязательно, так как при правильном выполнении работ он уже смотрится достаточно эстетично.

Какие бывают печи из кирпича

Кирпичные банные печи подразделяются на несколько категорий, в зависимости от выбранной схемы:

По белому. Подобная кирпичная печь для русской бани отличается чистотой помещения, которое отводится для парной, и уникальной возможностью сохранять тепловую энергию. Несмотря на такие достоинства, главным негативным фактором выступает долгий прогрев конструкций, который может продолжаться до 12 часов. Подобный вариант не всегда комфортный для быстрого принятия «паровой ванны». Длительный период нагревания обусловлен тем, что камни располагаются на металлической плите, передающей тепловую энергию.

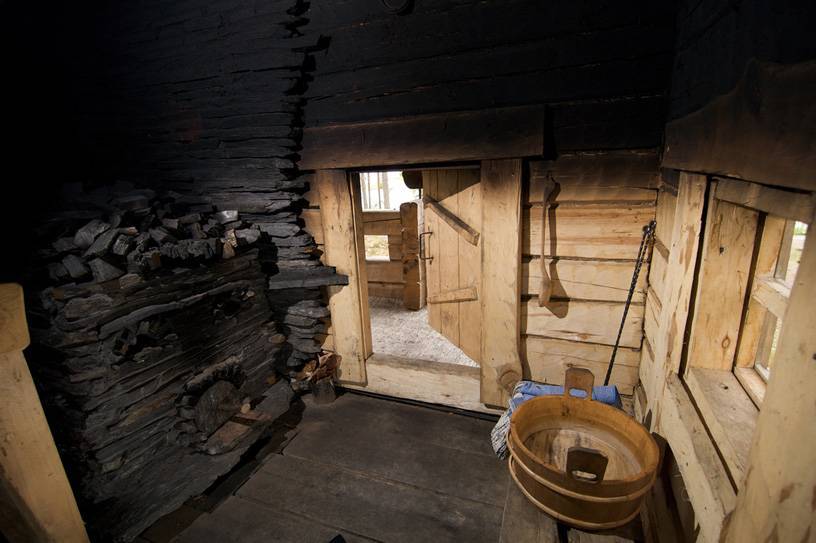

По-черному. Кирпичные дровяные печи для бани, созданные по такой схеме, отличаются высокой эффективностью, которая была проверена годами, поскольку в большинстве деревень установлены именно такие агрегаты. Конструкцией не предусмотрено использование дымохода, поэтому обязательно дожидаются пока все дрова прогорят до конца. Достоинством устройства «по-черному» является прекрасный аромат и максимально качественный пар.

По серому. Баня с такой кирпичной печью отличается высокой скоростью прогрева всего помещения, при этом используется небольшое количество топлива. Для отведения газов предусмотрена установка дымохода. Стандартный набор недостатков – большое количество сажи на булыжниках и необходимость дожидаться полного прогорания дров.
Печь с плитой. Конструкцию банной печи из кирпича своими руками нельзя назвать простейшей или простой. Хотя это идеальный вариант для создания качественного микроклимата парной. Бак с водой устанавливается поверх чугунной плиты, по такому же принципу укладываются и камни. Плиты не в полном объеме накрываются, что дает возможность быстрее прогревать комнату. Чтобы дольше поддерживать высокую температуру жидкости, бак обкладывается кирпичами. В стандартных вариантах емкость для воды располагается поверх топки, а булыжники кладутся над дымоотводящей трубой. В некоторых случаях расположение элементов может меняться.

Подбирать оптимальный вариант банной печи нужно в зависимости от типа помещения, его площади и других факторов. Перед строительством рекомендуется ознакомиться со всеми разновидностями отдельно и подобрать подходящую конструкцию.

Как сделать своими руками?

Чтобы самостоятельно сложить стандартную печь, первым делом необходимо подобрать подходящий кирпич. Материал должен быть очень прочным, способным выдерживать высокие температуры и обладающим огнеупорными свойствами. Наилучшим вариантом считается бледно-желтый кирпич на основе огнеупорной шамотной глины. Стоит учитывать, что он представляет собой дорогостоящий материал, поэтому при строительстве самодельной печи его дополняют полнотелым красным кирпичом. Например, для фрагментов, подвергающихся наиболее сильному нагреву, используют шамотный кирпич, а чтобы обкладывать внешние стенки, дымообороты и декоративные элементы – красный полый марки М с номером от 75 до 150.

Выбирая кирпич, стоит придерживаться нескольких простых правил:

При ударе киркой или молотком о качественный кирпич раздастся звонкий и чистый звук;
Кирпич должен удовлетворять стандартным параметрам: 250 на 120 на 65 миллиметров;
У качественного материала отсутствуют выраженные повреждения и дефекты, за исключением нитевидных трещинок и бороздок;
Если у кирпича присутствует «слюдообразная» пленка, это говорит о браке.

Чтобы построить кирпичную печь, понадобится владение знаниями кладки блоков и соблюдение единой порядовки. Первым делом обустраивается гидроизоляционный слой в основании из железобетона с целью охлаждать фундамент. На этом же этапе формируется подпечье для хранения инвентаря. Затем начинается подготовка глины и песка для соединения элементов, ведь цемент в этой ситуации не подходит. Глина предварительно тщательно очищается от камней и примесей и замачивается на несколько дней. Рекомендуется брать образцы, добытые на глубине 150 сантиметров под поверхностью земли. Карьерный или речной песок тщательно просеивается на предмет камешков или кусочков гальки. После этого глину необходимо размешать, разбавить чистой водой без затхлого запаха и соединить с песком, подготовленным таким же образом.

При использовании глины с высокой жирностью рекомендуется разбавлять ее песком в пропорциях 1: 2. Чтобы проверить, правильная ли получилась смесь, необходимо воспользоваться деревянной палочкой. Она окунается в раствор, и если полученный слой обладает толщиной в 2 миллиметра, то можно приступать к работе. Специалисты также рекомендуют отдавать предпочтение глине, лежащей в основе выбранного кирпича, то есть либо красной, либо шамотной.

На следующем этапе будет необходимо выложить кирпичные блоки. Как правило, для этого потребуется порядовка, угольник, плоскогубцы, веник с совком и наждачный круг. Каждый кирпич предварительно помещается в воду, чтобы все пузырьки воздуха вышли из пор, и чтобы обезвоживание раствора было предотвращено. Шамотный кирпич не рекомендуется надолго опускать в жидкость, достаточно нескольких секунд для снятия пыли. Кладка начинается с угла. Первый ряд укладывается на сухой фундамент, без нанесения песочно-глиняной смеси.

В определенный момент происходит также установка бака для воды, плиты, и при необходимости колосниковой решетки, а также закрепление дверок. Независимо от метода кладки, ключевые части остаются одни и те же: топка из огнеупорного кирпича, дымоотвод, бак с водой и зольник, состоящий из чугунной плиты, топки и подпечья. Сушка банной печи проходит в течение 4-5 дней при открытых окнах в помещении. Спустя этот срок ее можно начинать топить мелкими щепками 1 раз в сутки, максимум в течение 10-15 минут. Пока конденсат продолжает выступать на поверхность, печь еще не готова к полноценной эксплуатации. По желанию после этого можно осуществить и финишную отделку, например, облицевать изразцами.

Принцип выбора: чем проще, тем лучше

Очень хорошо, если устройство печи в бане предусматривает её оперативное изменение в зависимости от условий работы (вариант «В», см. описание в тексте)

Для начала определимся с видами печей, которые могут попасть в ваше поле зрения.

Видов довольно много, часто в вариантах для бань они называются каменками:

Во-первых, кирпичная дровяная печь – для бань нас здесь интересует её более простой и не такой массивный вариант, который строится в жилье; такую печь строят самостоятельно;
Во-вторых, металлическая печь на дровах; разработано множество промышленных вариантов таких печей, но можно попытаться изготовить и своими руками, зная устройство и технологию сварки;
В-третьих, электрокаменки – очень популярный вариант для саун, которые уже выбираются из имеющихся предложений на рынке;
В-четвёртых, печь, в которой источником тепла является газ; такие печи привлекают дешёвым источником энергии, но требуют профессиональных знаний в области обращения с газовыми приборами.

Базовый вариант

Хороший базовый вариант каменки представляет собой образец, представленный на рисунке «В».

Его составными элементами являются:

A – хомут, надеваемый на верхнюю часть трубы;
B – шибер, как средство защиты от обратной тяги;
C – труба;
D – свод;
E – каменка – место расположения камней для создания основного жара в бане;
F – корпус;
G – место установки бака с водой, если необходима ещё и горячая вода;
H – дверь топки;
I – дверь поддувала;
J – колосниковая площадка;
K – колосник.

Схема воздушных потоков

Очень важной составляющей расчёта и анализа конструкции печи является понимание и создание схемы внутренних воздушных потоков. Такая схема может иметь следующий вид:

Такая схема может иметь следующий вид:

A – поступление холодного воздуха;
B – выход пара;

Строительство печи для бани должно сопровождаться созданием схемы внутренних воздушных потоков, это поможет понять – почему плохая тяга в печи бани, которую вам помогла создать инструкция + своими руками (схема “D”)

C – выход горячего воздуха, вторичный канал;
D – горящие дрова;
E – выход дыма.

На схеме “E” представлена более простое устройство печи, а отсюда и более простая схема воздушных потоков, хотя идея остаётся неизменной – существуют два воздушных канала, основной и дополнительный:

вход для холодного воздуха (1);
поток теплого воздуха (2);

Расчет печи для бани гораздо проще, если использовать такой одноканальный вариант воздушного потока (схема “E”)

поток горячего воздуха (4);
выход пара через отдельный канал (5).

Схема дымохода

Организация успешной работы печи немыслима без заботы о хорошей тяге, а значит без надёжного устройства дымохода бани.

На рисунке «H»подробно представлена конструкция дымохода:

A – кровля и
B – стропила, как конструктивные элементы крыши;
C – высокотемпературный герметик – обратите внимание на необходимость надёжного оформления стыка конструкции печи с элементами кровли;
D – колпак от осадков;
E – оцинкованный металлический лист;

Ограждение всех элементов печи очень важно по всему пути дымохода (рисунок «H», см. описание в тексте)

F – теплоизоляция;
G – теплоизоляция, здесь часто используют и керамзит;
H – дымовая труба;
I – термоизоляция;
J – потолок парной;
K – защитная труба основной трубы печи;
L – дымовая труба;
M – цементно-стружечная плита или любой другой устойчивый к температуре уплотнительный материал.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Точность укладки достигается при помощи заранее вывешенного отвеса. Главное – повесить его так, чтобы его острая часть находилась над первым рядом. Отвес в таком положении останется до тех пор, пока кладка банной печи из кирпича не будет завершена.

Где установить печь в доме?

Выбор места для установки печи зависит от требований ее будущих пользователей. Если они хотят использовать очаг преимущественно для приготовления шашлыка и декорирования интерьера, то тематическую конструкцию уместно располагать в углу общей комнаты.

Жилье с большой площадью приветствует встраивание печи-камина в стену между двумя спальнями. Рядом может находиться гостиная, что дает очагу возможность обогревать стразу три помещения.

Также печь можно расположить между спальней, санузлом и сушилкой. Но тогда очаг должен продлеваться вдоль стены, охватывая все три помещения.

Раствор для кладки печи

Обычный цементный раствор, используемый в строительстве – не годится. Температура внутри топки дровяных печей достигает 600°С. Под воздействием высоких температур, цемент пересохнет и начнёт рассыпаться. В основе печного раствора, традиционно используется глина. Важный вопрос, остановимся подробнее (здесь тематичная статья).

Для раствора используется: глина; песок; вода.

Начнём с простого. Вода должна быть чистой и без затхлости. Хорошо использовать собранную, дождевую (в ней небольшая концентрация минеральных солей), а в идеале дистиллированную.

Песок, должен быть просеян через сито, с ячейкой 1,5 х 1.5 мм. В нём не должно быть примесей ила и прочего мусора. Чистота и фракционность песка, влияют на толщину шва.

Глину, лучше использовать свежедобытую, чем сухую. Вот простые способы определения нужной пластичности. Первый:

Ведро налить 5 литров воды. Затем, добавляя и размешивая глину, довести состав до сметанообразной консистенции;
Когда глина начинает прилипать толстым слоем к инструменту перемешивания (например, палка), это значит, раствор с избыточной жирностью, и теперь, очередь засыпать песок;
Его (песок) подсыпают небольшими порциями и периодически смотрят на дощечку, которой делают размешивание. Когда налипший на её поверхности слой будет порядка 2 мм, это значит, раствор набрал требуемую пластичность.

Второй способ:

Глину (примерно 0,5 кг) залить водой и перемешивая несколько раз в день, выдержать 2-3 суток при комнатной температуре;
Глиняная «каша» пропускается через металлическое сито и в неё добавляется чистый песок. Так как пропорции нам пока неизвестны, то определяем их следующим путём: Глина смешивается с песком в одинаковом объёме. Приготовленный раствор разделяется на несколько примерно равных частей. Первая часть остаётся без изменений, в остальные добавляют песок. При этом в каждую последующую порцию, песка добавляется всё больше. Из полученных порций «катаются» лепёшки, которые оставляют до высыхания.
Делается осмотр лепёшек. Та, у которой будет меньше деформаций и трещин – это и есть лучший замес. По его пропорции – готовим раствор для печи. Качество приготовленной смеси, проверяется и путём нанесения на кирпич. Оптимальная смесь, должна примерно через 5-7 минут подсохнуть.

Для жаропрочного кирпича используется шамотная глина. Её проще найти в строительных магазинах, можно спросить: сухую смесь для кладки печей. Толщина шва в жаропрочных кирпичах должна быть в пределах 3-5 мм.

10 основных правил по кладке дачной печи

Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
Фундамент под печь выполняется отдельно от основного.
На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
Каждый ряд начинайте вести с угла.
