Камин с контуром отопления

Что представляет собой камин?

Камин – это разновидность печи, генерирующий тепло путем сгорания твердого топлива. Классический вариант – это дрова, как и у обычного дровяного котла, но можно топить камин и углем, и специальными брикетами или пеллетами. Топливо сгорает за счет тяги воздуха, создаваемой конструкцией камина. Поддувной канал обеспечивает поступление холодного воздуха в основную камеру, где происходит горение. Дым уходит в дымосборник, а затем выводится через дымоход, обеспечивая достаточную для активного процесса сгорания дров тягу. Полученное тепло распределяется по дому в зависимости от конструкции камина.

Камин состоит из четырех основных частей:

  1. Портал. Это внешняя, фронтальная часть камина, несущая как конструктивную функцию, так и декоративную. Он может быть выполнен из кирпича, натурального камня, мрамора, искусственного камня. Портал украшают различным декором, он может быть выполнен в любом стиле, подходящем под интерьер дома. Верхняя часть используется в качестве каминной полки.
  2. Топка. Это центральная часть камина, камера, в которой происходит сгорание топлива и выработка тепла для обогрева. Для изготовления топки используется огнеупорный металл или жаропрочный кирпич. Она может быть открытой или иметь дверцу.
  3. Хайло (дымосборник). Нужен только для каминов, имеющих топку открытого типа. Представляет собой специальную камеру, где собирается дым перед попаданием в дымоход.
  4. Дымоход. Вертикальная труба для вывода дыма за пределы дома, обеспечивающая тягу для активного сгорания топлива в основной камере камина.

Камин имеет несколько разновидностей, каждая из которых имеет свои конструктивные особенности, в связи с чем, камины классифицируются по нескольким признакам.

Конструкция камина и всей системы отопления

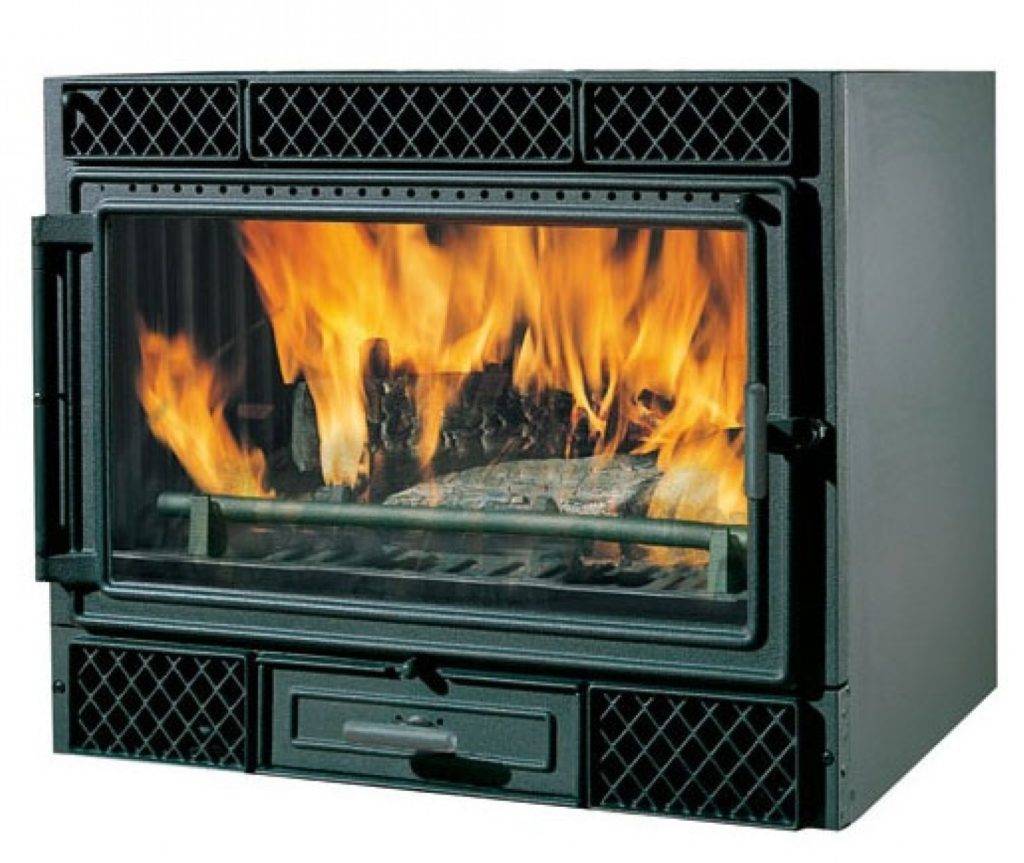

Камин с контуром отопленияТопка камина

Традиционно сам камин мало чем отличается от своих более простых собратьев. Принцип работы у них один и тот же – обеспечивать качественное сгорание топлива и поэтому состоит он из:

  • Топки.
  • Подставки под топку.
  • Дымоотвода.
  • Кожуха.

А вот дальше начинаются усовершенствования, для которых необходимы следующие детали:

  • Вентилятор или даже несколько.
  • Патрубки, повышающие тепловую эффективность.
  • Распределитель и воздушные тройники.
  • Фильтр.
  • Вентиляционные решётки, расположенные и в кожухе и в комнатах.

Спроектировать и провести самостоятельно установку камина с воздушным отоплением – задача не из простых. Делать это нужно во время проектирования самого дома, а значит лучше поручить решение этого вопроса специалистам, которые смогут правильно рассчитать не только расположение воздуховодов, но и размеры самого камина.

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

class=”post-single__hr”> Получайте новые статьи на почту каждый день!ПодписатьсяТеги: вода ремонт отопление интерьер class=”post-single__hr”> Мой мирFacebookВконтактеTwitterОдноклассники

Подключение водяного контура

Подключить камин можно к уже имеющемуся в доме отоплению. К камину подсоединяются трубы для подвода и отвода воды, а также труба-дымоход. При необходимости обогрева пола для частного дома в котле устанавливаются дополнительные патрубки для циркуляции воды.

Камин с контуром отопления

При подключении водяного контура необходимо соблюдать следующие важные пункты:

При подключении водяного контура необходимо соблюдать следующие важные пункты:

  • установка на ровную поверхность. Если нет возможности выровнять пол, на котором будет стоять камин, можно применить регулируемые по ножке. Неровная установка влечет за собой опасность при эксплуатации и значительное снижение эффективности работы камина;
  • обязательная проверка на герметичность после заполнения системы водой. Сначала следует проверить все стыки труб без подачи давления. Затем, включив циркуляционный насос, еще раз исключить протекание и негерметичность труб и стыков. Также необходимо обеспечить герметичность дымохода, покрыв места стыков жаростойким герметиком;
  • проверка работы камина и нагрева воды. Не следует пугаться запаха от камина при первом розжиге – в течение короткого времени он исчезнет. Необходимо проверить корректность работы автоматики: насколько точна регулировка температуры воды в радиаторах, возможно ли регулировать скорость ее подачи.

Камин с контуром отопленияКамин с контуром отопления

Выполнение подключения

Такой очаг при необходимости можно установить в помещениях с любой площадью, как на первом или втором этаже, так и в подвале.

Размещение и подключение:

  1. Емкость для воды или гидроаккумулятор должен устанавливаться скрыто, его часто размещают в технических и подвальных помещениях. Данная ёмкость должна обязательно комплектоваться дополнительным змеевиком;
  2. Монтаж может быть как открытым, так и закрытым. Это относится к радиаторам (элементы в которые поступает уже прогретая в гидроаккумуляторе вода);
  3. Открытые системы представлены расширительным баком, который размещается в верхней части дома. При этом вся лишняя вода остаётся или перекачивается обратно в первую ёмкость. Такой вариант является не очень эффективным, а открытые системы не способны отопить большие и многоэтажные дома и выступают в качестве источника дополнительного отопления, так как в процессе работы вода теряет свой удельный вес и сопротивление труб сильно увеличивается. Однако монтаж такой системы не требует установки дополнительных датчиков и элементов, что делает его простым, не затратным (теплоноситель располагается в змеевике);
  4. Закрытые системы являются более эффективными и мощными. В данном случае теплоноситель имеет мембранный тип и строение, вода тем самым поступает в его полностью закрытую конструкцию. Вода способна прогреваться до 100 градусов, после чего начинает двигаться в накопительный бойлер (посредством насоса) и поступает в систему водоснабжения дома. Для того чтобы вода в такой системе не закипела и не вышла из строя, необходимо изначально предусмотреть установку дополнительного змеевика, в который в случае неисправно работы будет подаваться холодная вода;
  5. Внутреннее содержимое водяного контура включает в себя специальные датчики, способные осуществлять контроль за температурным режимом и при необходимости производить экстренное отключение.
Популярные статьи  Выбираем проект домов площадью 90 кв. м

Камин с контуром отопления

Монтаж каминов с водяным контуром…

Монтаж каминов с водяным контуром должен производиться руками профессионала

Камин с контуром отопления

Самые простые модели не комплектуются насосом…

Самые простые модели не комплектуются насосом и дополнительными датчиками контроля температур

Камин с контуром отопления

Схема с указанием направленности потоков холодных…

Схема с указанием направленности потоков холодных и прогретых воздушных масс во внешней и внутренней части конструкции

Камин с контуром отопления

Равномерное отапливание достигается посредством…

Равномерное отапливание достигается посредством подключения к системе отопления и водоснабжения частного дома

Камин с контуром отопления

Некоторые модели могут облицовываться различными огнеупорными материалами…

Некоторые модели могут облицовываться различными огнеупорными материалами и иметь различное стилевое оформление

Для визуального ознакомления с конструктивными особенностями таких каминов и правилами монтажа, рекомендуем просмотреть видео в этой статье.

Правила, которых следует придерживаться при монтаже

Этих правил не так уж и много, но не соблюдение их может привести не только к неэффективной работе камина, но и к другим более опасным последствиям.

  • Основной вентилятор должен быть выбран и установлен с таким расчётом, чтобы его шум не мешал комфорту.
  • По этой же причине трубы воздуховода должны быть круглого сечения.
  • Конвекционная камера должна быть выполнена из оцинкованного железа и обшита гипсокартоном.
  • Нельзя включать в систему воздушного отопления помещения, в которых предусмотрена автономная вентиляция. Кухня, ванная комната. Встречные потоки могут нарушить правильную циркуляцию воздуха, что приведёт к нехорошим последствиям в виде неприятных запахов и повышенной влажности.
  • Для обеспечения пожарной безопасности необходимо соорудить отсечку жара от потолка.

Эти нюансы соблюдать просто необходимо.

Установка камина с воздушным отоплением

Перед началом установки приготовьте инструмент и материалы:

  • — лазерный уровень и рулетка;
  • — лопата;
  • — болгарка и дрель;
  • — молоток;
  • — зубило;
  • — угломер;
  • — кирпич красный М-150 и огнеупорный;
  • — раствор для кладки;
  • — материал для заливки фундамента;
  • — доски для изготовления опалубки;
  • — армирующая сетка;
  • — толстостенные трубы;
  • — вентиляционные патрубки;
  • — гибкие трубы;
  • -фольга;
  • -вентиляторы в зависимости от количества комнат.

Выбираем место для будущего камина

Даже если вам хочется, чтобы камин был главным элементом в дизайне, руководствоваться в первую очередь необходимо практическими соображениями. Лучше всего камин расположить в углу, это обеспечит оптимальную длину воздушных каналов и наиболее качественную циркуляцию воздуха. Так будет обогреваться максимальная площадь всех помещений в доме.

Возводим фундамент

Необходимо вырыть котлован глубиной 60-70 см. Чаще для заливки фундамента используют щебень и песок, можно заполнить котлован бетонными блоками.

Обязательно дождитесь полного высыхания раствора, только после этого можно приступать к следующим этапам работы:

  1. Укладываем стенки камина. Кладку следует выполнять отдельными рядами по специальной схеме, учитывающей наличие всех воздушных каналов и узлов. Топка может формироваться непосредственно из кирпича, а может встраиваться в кирпичный портал уже готовая печь из металла, выполненная в виде кассеты. Выбирайте по своему вкусу и кошельку, хотя некоторые специалисты настаивают, что встраиваемая металлическая топка обладает большим КПД.
  2. Монтаж дымоходной системы. Выполняется из двойных труб, начиная от топочной камеры. Старайтесь делать как можно меньше разветвлений линии дымохода, также избегайте зауживания, так как все это негативно сказывается на тяге. В отверстии стены или кровли, где будет выходить дымоход, установите металлический проходной патрубок с минеральной изоляцией. Верхнюю часть дымохода, выведенную над кровлей, крепко зафиксируйте хомутами и накройте решеткой с колпаком, препятствующим засорению трубы.
  3. Устанавливаем воздуховоды. Определяем места соприкосновения воздушных каналов со стенами и приделываем к ним минеральную вату. Саму воздушную магистраль можно сделать кирпичной или из металлической трубы.
  4. Выполняем облицовку и декор камина. Облицовка помимо эстетической несет в себе еще одну важную функцию – защищает всю конструкцию, придавая ей дополнительную прочность. Выполнить облицовку можно с помощью различных материалов, исходя из вкуса и интерьера. Очень удачно смотрятся камины, отделанные декоративным камнем, красным кирпичом или керамической плиткой.

Разновидности каминов с водяным контуром

По материалу изготовления печи делятся на:

  • кирпичные,
  • металлические,
  • комбинированные (снаружи корпус облицовывается кирпичом, а топка выполняется из металла).

Печи-камины длительного горения с водяным контуром, облицованные кирпичом, прекрасно дополнят интерьер. Следует учитывать, что в процессе кладки производится монтаж теплообменника. Затем осуществляется подключение к водяному контуру.

Камин с контуром отопления

Так может выглядеть металлическая печь-камин с водяной рубашкой

Образцы из металла менее привлекательные и очень дорогие, если заказывать устройство у надежных производителей. Устройства, выполненные из стали или чугуна, могут отапливать помещение за счет своей поверхности. Но их не устанавливают в комнатах. Для этого применяются отдельные помещения с последующим подключением к радиаторам.

Комбинированные печи-камины состоят из металлической топки. Снаружи она облицовывается кирпичом. Для нее используется топливная дверка из огнеупорного стекла. Такие печи-камины с водяным контуром часто используются для дачи (Рекомендуем изучить материал об эффективном камине для дачного дома).

Камин с контуром отопления

Комбинированная печь-камин с металлической топкой. Облицовка устройства снаружи кирпичом

Особенности устройства печки

Камин с контуром отопленияРазмеры огнеупорного кирпича

Выше было доказано, что воздушная циркуляция намного эффективнее, чем традиционное каминное отопление. Высокие показатели КПД держатся за счет особой конструкции печки. Стоит отметить, что газовые камины мало чем отличаются в устройстве печек.

Кассетный камин – это самая требовательная конструкция к правильному обустройству печки.Для его обустройства строители используют только огнеупорный кирпич или металлические конструкции из чугуна.

Чугунные печки считаются самыми теплоемкими и эффективными отопительными устройствами.

Сверху над печкой располагаются вентиляторы. Практика показала, от их надежности зависит отопление дома камином. Поэтому специалисты рекомендуют подбирать только огнеустойчивые вентиляторы, если планируется их установка своими руками.

Что касается декоративных элементов, то для частного дома их наличие необязательное. Тем не менее, дачники активно покупают топки с декоративными элементами со стеклянными дверками, современными механизмами открытия и т.д

При выборе печки под камин в загородном доме особое внимание следует обращать на мощность устройства, которое можно определить в техническом паспорте. Мощность печки растет вместе с ее размерами

Специалисты пришли к выводу, что печки лучше покупать на 10-15% мощнее, чем этого требует оборудование.

Камин с контуром отопления
Схема нагрева воздуха в камине

Отдельно необходимо отметить закрытую печку. Закрываемая конструкция дополнительно увеличивает мощность всей конструкции за счет тления, которое обеспечивается закрытой дверкой. В результате увеличивается не только мощность оборудования, но и возрастает экономия потребляемого топлива за счет уменьшения подачи воздуха. Таким образом, закрытая топка – это эффективное и экономичное оборудование для обогревания помещения.

Популярные статьи  Дизайн студии с высокими потолками в доме «сталинской» постройки

Преимущества камина с воздушным отоплением

В чем же заключает плюс конвекционного типа теплообмена по сравнению со стандартной схемой устройства камина? Давайте рассмотрим этот вопрос более детально:

  • Обычный камин, без каких либо дополнительных приспособлений, работает по стандартной схеме: тепло в нем поддерживается ровно до той стадии, пока горят дрова.

    Именно это и ставит под сомнение экономичность такого агрегата в современных условиях жизни. Если же увеличить поступление дополнительного объема воздуха в каминную топку, то это поможет улучшить процесс горения и обеспечит стабильную его работу. Внедрение воздушного отопления в камин, снижает потребление топлива на 20%.

  • Дымоотводящие каналы необходимы для отвода продуктов сгорания. Но если помимо обустройства этих труб проложить еще дополнительные каналы, в которые бы поступал нагретый конвекционным путем воздух, они бы обеспечивали дополнительное повышение температуры.

Камин с водяным и воздушным отоплением

Кожух для воздушного камина помогает повысить температуру в доме несколькими способами:

  1. Радиацией – прямой нагрев воздуха от открытой топки в камине.
  2. Теплопередачей – нагрев стен камина и прямая передача горячего воздуха в помещение.
  3. Конвекцией – процесс перемешивания холодных и горячих потоков воздуха в доме.

Камин с водяным и воздушным отоплением

Единственный момент, который нужно учитывать при обустройстве камина с воздушным отоплением – это планирование такого устройства на этапе строительства дома. Это напрямую связано с толщиной стен дома и особенностями их возведения.

Камин с воздушным отоплением детально

Работает воздушный камин на закрытой топке. Многие производители уже сразу предлагают готовые комплекты с кожухом, которые представляют собой моно блок. Внутри расположены зазоры, через которые происходит многократное прохождение воздуха.

По стоимости, воздушный камин значительно дешевле, чем аналогичный агрегат с водяным контуром. При этом он нисколько не уступает по эффективности и теплоотдаче, если, конечно, грамотно выполнена вентиляционная разводка.

Типичная схема подключения камина к отопительной системе

Особенностью каминов с водяным контуром является двойная передача тепла: сначала топка нагревает воду, а затем уже радиатор нагревает сам воздух. Здесь же происходит мгновенная передача тепла за счет конвекционных потоков.

Принудительно организованная конвекция позволяет изменить радиус отопления с 3 метров до 10 метров. Также с помощью конвекции можно изменить климатические условия дома, повысив или снизив влажность.

Конечно, этот способ потребует дополнительных финансовых вложений, но он позволит обеспечить оптимальный уровень комфорта в загородном доме.

Микроклимат в доме

Принцип работы

Заводские модели отопительных котлов для таких каминов имеют вокруг корпуса теплообменник в виде спирали или радиатора из тонких труб, по которым циркулируют вода или воздух. Нагреваясь, они поступают по отопительным трубам к батареям в других помещениях.

Камин с водным контуром на древесном топливе имеет низкий КПД, не превышающий 60%. Кроме того, простые модели для эффективного снабжения дома теплом нуждаются в постоянном подкладывании дров. От этих проблем избавлены пеллетные камины. Они используют в качестве топлива гранулы, которые имеют большую удельную теплоту сгорания, чем дрова. Пеллет автоматически загружается с задней стороны топки. Регулировать интенсивность подачи и, следовательно, мощность работы камина можно с помощью электрического пульта управления.

Камины с воздуховодом могут обладать КПД до 80%. Сложные модели могут быть разработаны с функцией обогрева в топке и простенке. Так достигается максимальный обогрев циркулирующего воздуха. В отличие от водяных контуров, воздушные системы нуждаются в наличии вентиляторов, а это требует прокладки дополнительных проводов и большего расхода электроэнергии. Но зато трубы для них менее требовательны к прочности, чаще всего они изготовляются из тонкого и дешевого алюминия.

Для безопасности большинство каминов с воздушным и водяным контуром снабжено защитной дверцей из огнеупорного стекла. Тепло в комнату проникает через это стекло за счет инфракрасного излучения. Так исключается возможность попадания искр в комнату, а хозяева могут наслаждаться видом яркого пламени. Для чистоты стеклянной заслонки предусмотрена защита от копоти.

Виды каминов

Печь-камин на дровах

Такая модификация появилась вследствие естественного желания заменить обычную дровяную печку загородного дома на эстетичный камин. Для этого нужно было повысить его КПД.

Задача была решена тремя конструктивными усовершенствованиями:

  1. Приток воздуха в топку не через открытую фронтальную плоскость, а через колосники снизу. Интенсивность горения топлива регулируется положением шибера в поддувале.
  2. Портал закрыт прозрачным термостойким стеклом. Через него свободно проходят инфракрасные лучи, обогревая всю комнату.
  3. Сверху топки установлен теплообменник.

Пеллетный камин

Альтернативный вариант разработан после изобретения пеллет — гранулированного топлива из торфа, органических отходов деревообрабатывающей промышленности, сельского хозяйства. Стандартизация размера нового вида биотоплива позволила максимально автоматизировать процесс сжигания.

Периодичность обслуживания аквакамина изменилась от нескольких часов до месяца. Розжиг, контроль, регулирование процесса осуществляется встроенным контроллером.

Конструкция любой пеллетной печи состоит из нескольких систем:

  1. Хранилище с гравитационной системой подачи топлива. По мере расходования гранулы осыпаются вниз по наклонной поверхности, к которой подключен вибрационный механизм.
  2. Топливопровод с вакуумным насосом или шнековый дозатор.
  3. Встроенный приемный бункер камина.
  4. Камера сгорания с контролем пламени.
  5. Периодическая очистка дымохода и зольной камеры пружинными механизмами.

По мере выгорания пеллет из встроенного бункера подается топливо. Интенсивность подачи гранул автоматически регулируется в зависимости от заданной температуры в помещениях и изменения погодных условий.

При опустошении бункера периодически включается подача биотоплива по топливопроводу из хранилища, размеры которого определяют длительность работы всей системы без перезагрузки.

От чего зависит движение воздуха

Движение теплого воздуха по воздуховодам сопровождается определенным сопротивлением. Чтобы воздух двигалось самостоятельно (гравитационно), ему нужно преодолеть это сопротивление за счет силы тяги.

Показатель силы тяги зависит от разницы высоты и разницы температур на входе и выходе канала. Сопротивление зависит от диаметра канала. То есть, чем больше показателем будет разница температур, разница высоты и диаметр трубы, тем больше будет и сила тяги. И наоборот, в длинных, тонких трубопроводах со сложной сетью сопротивление будет наибольшим.

Итак, в тех случаях, где сопротивление преобладает над силой тяги, горячий воздух не сможет продвинуться самостоятельно и до конечной точки не дойдет.

Дизайн проекты каминов в домах: фото лучших идей

Этот объект в любом случае станет центральным и самым привлекательным экспонатом, так что нужно позаботиться о том, чтобы все выглядело достойно.

Приведем несколько фотопримеров дизайн-проектов дровяных каминов для дома в разном стиле.

Классика

Классический стиль никогда не выйдет из моды. Его строгие парадные формы свидетельствуют о респектабельности жилища. Для классических очагов характерно использование лепнины, резьбы и ковки. Над конструкцией принято вывешивать семейные портреты, на самом портале – устанавливать предметы антиквариата, подсвечники и сувениры.

Популярные статьи  Диваны Ikea

На фото классические виды каминов для частного дома:

Минимализм

Популярное направление современного интерьера, минимализм, тоже допускает наличие камина. Только в этом случае очаг лишен лишнего декорирования. Все оформление исключительно строгое и аскетичное. Украшением в этом случае являются сами языки пламени.

Варианты подобных интерьеров:

Кантри

Стиль кантри – уютный и практичный для загородного дома. Он дышит природой, простотой сельской жизни. В отделке таких домов преобладают натуральные материалы, а камин непременно выполнен из камня или грубого кирпича. Оцените яркость и практичность этого стиля:

Модерн

Модерн – это сочетания контрастов и использование натуральных красок. Этот стиль отличает применение оригинального декорирования, многочисленные стеклянные и зеркальные плоскости. Как выглядят камины в этом оформлении:

Конструкция камина и всей системы отопления

Камин с контуром отопленияТопка камина

Традиционно сам камин мало чем отличается от своих более простых собратьев. Принцип работы у них один и тот же – обеспечивать качественное сгорание топлива и поэтому состоит он из:

  • Топки.
  • Подставки под топку.
  • Дымоотвода.
  • Кожуха.

А вот дальше начинаются усовершенствования, для которых необходимы следующие детали:

  • Вентилятор или даже несколько.
  • Патрубки, повышающие тепловую эффективность.
  • Распределитель и воздушные тройники.
  • Фильтр.
  • Вентиляционные решётки, расположенные и в кожухе и в комнатах.

Спроектировать и провести самостоятельно установку камина с воздушным отоплением – задача не из простых. Делать это нужно во время проектирования самого дома, а значит лучше поручить решение этого вопроса специалистам, которые смогут правильно рассчитать не только расположение воздуховодов, но и размеры самого камина.

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

  • Подставка для установки камина.
  • Бак расширения.
  • Труба из меди, чтобы присоединить конструкцию.
  • Контролёр, чтобы управлять процессом обогрева.
  • Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
  • Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
  • Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
  • Теплообменник, если форма присоединения является открытой.

Конструирование отопления с помощью камина

Перед тем как отопить дом камином, следует тщательно разобраться в принципах работы и особенностях конструкции классического варианта описываемого агрегата.

Итак, что же представляет обычный камин:

  1. Основной элемент – топка, над ней расположен дымоход, через который выводятся вредные для человека продукты горения. Площадь его поперечного сечения должна составлять не менее 10% от площади топочной камеры. При этом классическая оцинкованная дымоходная труба должна присоединяться к дымовыводящему каналу камина на расстоянии не менее 5 метров.

Камин с контуром отопления

Схема устройства классического камина

Место стыка трубы и самой камеры, где происходит сгорание дров, оборудуется выдвижной или петельной заслонкой

Она поможет сохранить накопившееся тепло и пригодится при прочистке выводящих каналов от осевшего там нагара.
При постройке дома важно предусмотреть дополнительный фундамент для установки агрегата, так как средний вес конструкции составляет около полутонны. Если вы ходите организовать отопление камином загородного дома, который уже построен, позаботьтесь об усилении отдельных конструктивных элементов последнего.

Отопление смежных помещений производится по двум основным схемам:

  • с подогревом циркулирующего воздуха;
  • с нагревом жидкого теплоносителя, который затем распределяется по батареям отопления.

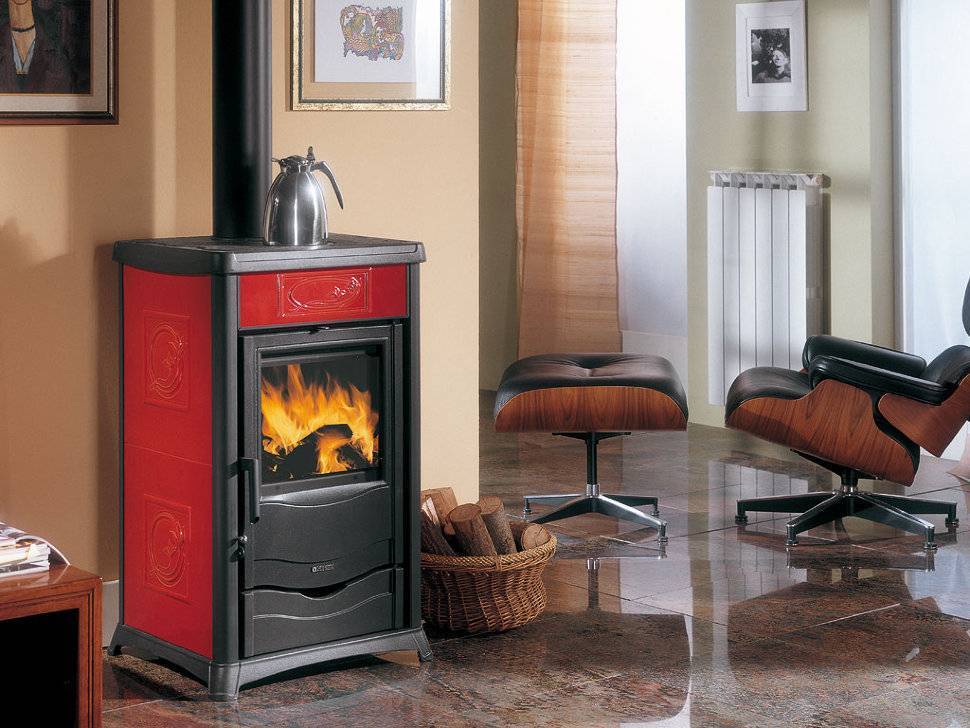

Камин с контуром отопления

Разновидности существующих каминов для отопления дома

Воздушное каминное отопление

В этом случае камин проектируется и строится так, чтобы между стальной или чугунной топкой и внешней поверхностью отопителя оставалось место для циркуляции воздуха. Последний, нагревшись, распределяется по другим помещениям дома посредством специально установленных и соединенных между собой воздушных каналов.

Их можно монтировать как закрытым (в стенах или на чердаке), так и открытым способом. Материалом послужат трубы из оцинкованной стали или алюминия.

Циркуляция воздушных масс может быть организована:

  1. Естественным способом. В этом случае движение воздуха обеспечивается за счет разности его температуры и плотности. Преимущество – полная энергонезависимость системы отопления. Недостаток – малая производительность и невозможность организовать, таким образом, прогрев большого по площади строения.
  2. Принудительно. В этом случае используются различные вентиляторы и турбины, работающие на электроэнергии. Помните, что воздух все равно будет циркулировать по замкнутой схеме, так как забор уличных воздушных масс в зимнее время нежелателен ввиду их низкой температуры.

Камин с контуром отопления

Схема работы камина, подогревающего воздух в помещениях

Обычно подобная схема отопления проектируется и конструируется еще во время строительства дома. Иначе сделать воздуховоды и эстетично разместить их по комнатам будет весьма проблематично.

Описанная выше сеть отопления достаточно эффективна. С ее помощью можно нагреть даже просторные загородные виллы. Еще один плюс – отсутствие теплоносителя, который после прекращения подачи тепла мог бы замерзнуть.

Водяное каминное отопление

Топка такого агрегата состоит из двух слоев, между которыми циркулирует жидкий теплоноситель. В дальнейшем вода или антифриз посредством трубопроводов доставляется к радиаторам отопления, где и происходит теплообмен между водой и воздухом в комнате.

Достоинством рассматриваемой системы является то, что она способна обеспечить жильцов коттеджа не только теплом, но и горячей водой для бытовых нужд. Для этого нужно установить в верхней части нагревателя специальную емкость нужного объема или змеевик с принудительной циркуляцией.

Регулирование мощности оборудования также может производиться по-разному:

  • вручную – путем увеличения или уменьшения воздушного потока, попадающего в топку (для этого используются специальные заслонки);
  • автоматически – здесь в работу вступают термостаты, от которых зависит интенсивность работы насосов, перекачивающих теплоноситель.

Камин с контуром отопления

Водяное отопление дома камином

При принятии решения о применении камина с водяным контуром в качестве основного источника тепла, нужно помнить о следующих нюансах:

  1. Камин быстро прогревает помещения в доме, но и быстро остывает после того, как погаснет огонь. Поэтому его лучше использовать для обогрева коттеджей и дач, не предназначенных для круглогодичного проживания (в этом случае позаботьтесь о заливке в трубы не воды, а незамерзающей жидкости – антифриза).
  2. Трубопроводы, по которым протекает теплоноситель, должны быть диаметром не более 10-15 мм, иначе вы столкнетесь с большими теплопотерями.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
