Подъемно-поворотные ворота: достоинства и недостатки

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

  • Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
  • Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
  • Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
  • Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
  • Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
  • Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
  • Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.

Подъемно-поворотные ворота: достоинства и недостаткиНе забываем следовать рекомендациям установки ворот

Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Подъемно-поворотные ворота: достоинства и недостатки
Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Плюсы и минусы

На изучение устройства таких ворот стоит потратить время: это один из удобных, надежных и безопасных механизмов, процесс его установки является ответственным. Рассматриваемый механизм имеет ряд очевидных плюсов по сравнению с другими конструкциями, что является особенностями поворотно-подъемных ворот. Другие гаражные ворота не обеспечивают того же уровня защиты, надежности и безопасности, которая в данном виде гарантирована за счет прочности цельного полотна.

Подъемно-поворотные ворота: достоинства и недостаткиПодъемно-поворотные ворота: достоинства и недостатки

Положительной чертой является низкая подверженность коррозийным процессам, а также определенная устойчивость к внешнему воздействию. Последнюю характеристику ворота приобретают при соблюдении технологии производства и требований к материалу. Одним из плюсов является экономия места: такие ворота при открывании и будучи открытыми не нуждается в дополнительном свободном месте.

Подъемно-поворотные ворота: достоинства и недостаткиПодъемно-поворотные ворота: достоинства и недостатки

Положительный момент – отличный внешний вид, который можно создать самостоятельно. Для этого нужно грамотно подобрать облицовочный материал и декоративные элементы. Ими могут стать вставки декора или панели. Плюсом будет и возможность дополнительного утепления с помощью специальных панелей (например, из пенополистирола). Приятным бонусом является двойственный характер механизма открывания (автоматически и вручную).

Подъемно-поворотные ворота: достоинства и недостаткиПодъемно-поворотные ворота: достоинства и недостатки

К недостаткам можно отнести характеристики, затрагивающие особенности самого механизма. Негативным моментом при установке и эксплуатации подъемно-поворотных ворот является ограничение на форму проема: она обязательно должна быть прямоугольной. Открытые ворота несколько уменьшают расстояние от пола до верхней части. Есть также недостаток, связанный с цельностью полотна, которая исключает возможность отдельно ремонтировать некоторые участки.

Подъемно-поворотные ворота: достоинства и недостаткиПодъемно-поворотные ворота: достоинства и недостатки

Некоторые проблемы создает пружинный механизм: пружина может выдержать только определенный вес. При декорировании и утеплении ворот придется постараться и уложиться в установленные рамки, а это создает некоторые сложности и требует дополнительное время на расчеты. Если ворота после утепления и отделки станут намного тяжелее, придется воспользоваться противовесами. Рама может устанавливаться не плотно к полотну, из-за чего между ними будут щели.

Подъемно-поворотные ворота: достоинства и недостаткиПодъемно-поворотные ворота: достоинства и недостатки

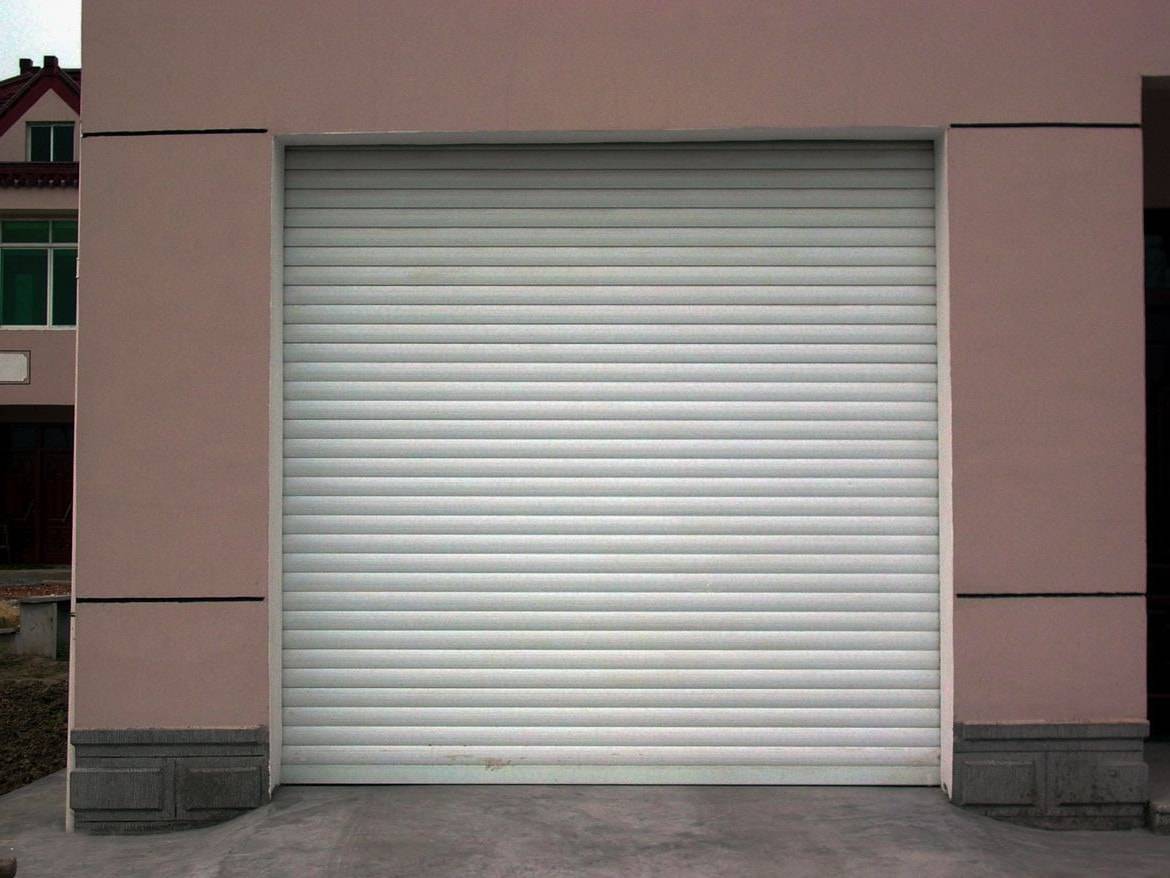

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Подъемно-поворотные ворота: достоинства и недостатки

Состав рулонных подъемных ворот

Подъемно-поворотные ворота: достоинства и недостатки

1. Алюминиевая створка ворот. Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше всего.Такая створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений.

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки. 2

Система направляющих. Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая

2. Система направляющих. Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

3. Защитный короб. Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

4. Механизм управления. Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Популярные статьи  Ворота: особенности выбора

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот!

Подъемно-поворотные ворота: достоинства и недостатки

Способов установки есть несколько:

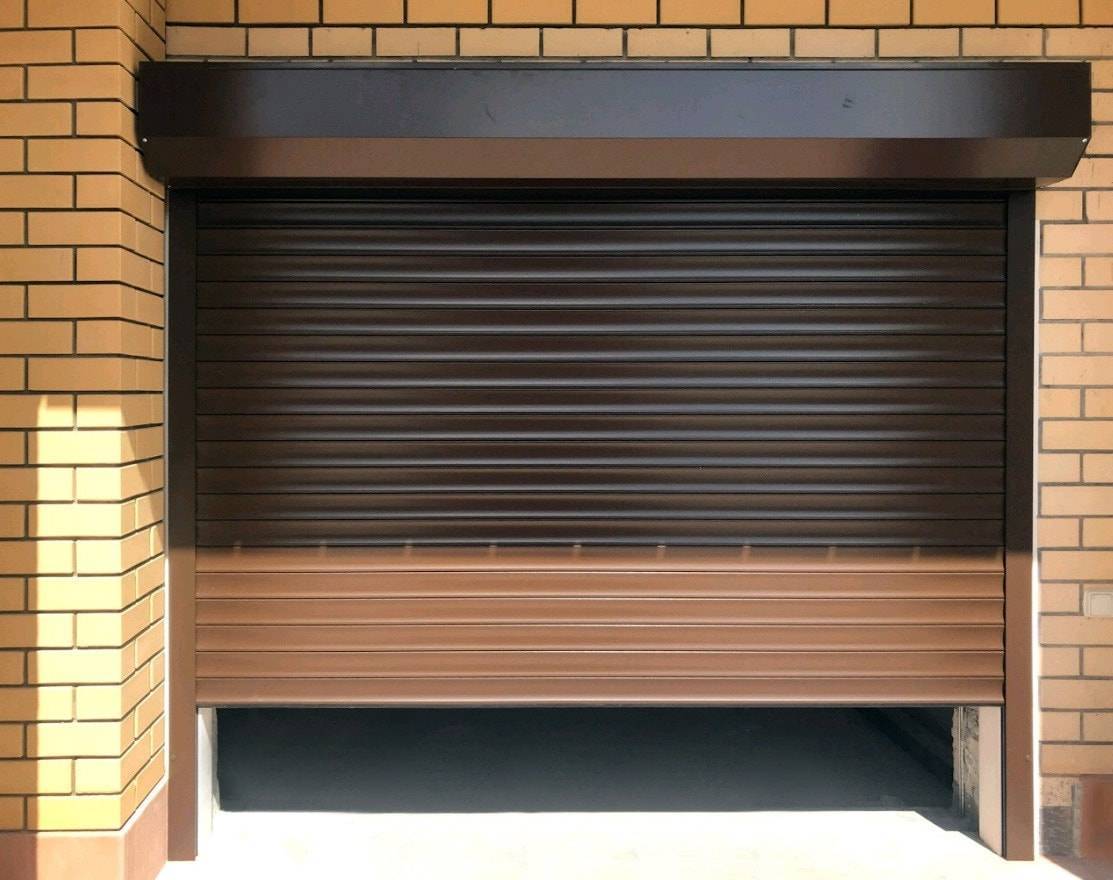

1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен.

Подъемно-поворотные ворота: достоинства и недостатки

2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения.

Подъемно-поворотные ворота: достоинства и недостатки

3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом.

Подъемно-поворотные ворота: достоинства и недостатки

Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена.

Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Принцип работы

Простота конструкции — одно из основных преимуществ ворот, которые ещё называют щитовыми. Полотно металла движется по оси на металлических направляющих из горизонтального положения в вертикальное и наоборот.

Подъемно-поворотные ворота: достоинства и недостаткиПодобные ворота можно сделать самому

Рама — это фундамент конструкции, ее ведущая деталь, к которой крепятся направляющие. Она должна быть прочной и, как правило, делается из профилированной прямоугольной трубы большого диаметра или швеллеров.

С помощью специальных роликов и подъёмных механизмов полотно конструкции движется по рельсам и останавливается при достижении горизонтального положения параллельно потолку. При этом верхняя или нижняя (в зависимости от конструктивных особенностей) часть также поднимается и выступает немного вперёд на внешнюю часть. Пружины механизма в открытом положении свободны, а в закрытом — растянуты.

Ворота для гаража с подъемно-поворотным механизмом бывают таких подвидов:

  1. Шарнирные. Они пользуются большим спросом. Пружины компенсации требуют тщательной регулировки. В этом случае щит ворот непосредственно движется вверх.
  2. На противовесах. В этом случае крепится трос к полотну, а с другой стороны через лебёдку — противовес. Монтируется такая система для больших и тяжёлых ворот.

В этом видео вы узнаете, как сделать подобные ворота:

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

  • Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
  • Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
Популярные статьи  Металлический камин

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Подъемно-поворотные ворота: достоинства и недостатки

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Подъемно-поворотные ворота: достоинства и недостатки

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Подъемно-поворотные ворота: достоинства и недостатки

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Подъемно-поворотные ворота: достоинства и недостатки

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Подъемно-поворотные ворота: достоинства и недостатки

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

Подъемно-поворотные ворота: достоинства и недостатки

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Подъемно-поворотные ворота: достоинства и недостатки

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Популярные статьи  Выбираем откидной стол с креплением к стене

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Этапы изготовления подъемных ворот

Перед началом монтажных работ необходимо определиться с видом ворот для гаража: секционные устанавливаются достаточно долго и сложно (по секциям), а рулонные не всем нравятся.

Чтобы построить ворота без особых трудностей, лучше выбрать подъемно-поворотные, собрать которые смогут даже новички.

Этап #1 — проектирование конструкции

При составлении проекта уделяют внимание габаритам каркаса, подъемной створки, проектируют механизм перемещения створки и узел возвратной пружины. На этапе проектирования крайне необходимо учесть пространство, которое занимает створка гаража в открытом виде

Желательно, если она не будет выходить за площадь, которая предназначена для частного дома

На этапе проектирования крайне необходимо учесть пространство, которое занимает створка гаража в открытом виде. Желательно, если она не будет выходить за площадь, которая предназначена для частного дома.

Для повышения стойкости и эффективности ворот, можно предусмотреть утепление и защиту от коррозии. Утепляются они часто с помощью базальтовой ваты или пенополистирола, а оцинкованный стальной лист пришивается к створкам для устойчивости к коррозии.

При проектировании учитывают все факторы, которые влияют на постройку и функциональную способность гаражных ворот

Этап #2 — подготовка материалов и инструментов

Чтобы соорудить надежные и функциональные подъемно-поворотные ворота нужны следующие материалы:

  • противовесы;
  • стальной профиль;
  • профильная труба;
  • стальные направляющие;
  • закладные детали из стали;
  • цельный стальной трос;
  • резиновые профили для уплотнения;
  • возвратные пружины;
  • материалы для создания створки ворот;
  • накладки для отделки.

Основными инструментами, необходимыми для создания подъемно-поворотных гаражных ворот, являются рулетка, строительный уровень, сварочный аппарат, электродрель, набор гаечных ключей и отверток.

Этап #3 — монтаж коробки ворот и шарниров

П-образная коробка ворот должна устанавливаться в первую очередь. Она включает в себя три деревянных или стальных бруса, которые нужно заглубить в стяжку пола от 20 мм. В то же время, горизонтальный брус фиксируется стальными угольниками или пластинами.

Теперь нужно начать монтаж направляющих шарниров. Верхний кронштейн устанавливается буквально под потолком гаража. Он должен свободно перемещаться и обычно пристреливается к панели перекрытия гаража с помощью стальных штырей. Далее, к кронштейну присоединяются два шарнира с помощью болтов.

Монтаж коробки подъемных гаражных ворот должен проводиться максимально надежно, потому что эта коробка является основой конструкции

Этап #4 — сборка и установка створки

Сначала выполняется сварка рамы из стальных уголков. Она должна соответствовать ширине и высоте проема.

Далее, с помощью саморезов в раме крепятся сэндвич-панели или щит с уплотнителем. На данном этапе продумывается расположение замка.

Створка подъемных гаражных ворот является их лицом, поэтому необходимо уделить особое внимание ее установке

После окончательной сборки створки она прикрепляется к шарнирам саморезами. Рычаги должны быть параллельны друг к другу и перемещаться свободно, без заеданий.

Этап #5 — монтаж направляющих и пружин

Направляющие профили представляют собой ролики, которые устанавливаются справа или слева от верхнего кронштейна под потолком

После установки, важно проверить насколько плавно они перемещаются

После этого, на направляющий кронштейн устанавливаются возвратные пружины, которые также размещаются параллельно. Если пружины не закрывают ворота полностью, то к ним подбирают противовесы необходимой массы.

Возвратные пружины подъемно-поворотных гаражных ворот обеспечивают их безопасное и аккуратное закрывание, без повреждений створки

В конце нужно провести оштукатуривание стыков, используя цементный раствор. Это сделает конструкцию более устойчивой. Также можно установить стальные накладки для предотвращения коррозии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
