Тонкости монтажа труб для теплого пола

Разметка линий трубопровода

Перед началом работ важно продумать, как будут размещаться трубы. При разработке схемы желательно:

При разработке схемы желательно:

  • Наносить линии трубопровода непосредственно на стенах помещения, где планируется его проложить, что способствует визуализации конструкции.
  • В качестве стартовой точки использовать место подключения трубы к крану или радиатору, которые должны быть уже установлены до начала монтажа.
  • Свести к минимуму количество тройников и крестовин, влияющих на стабильность напора, а также минимизировать число других фитингов.
  • Для угловой прокладки металлопластиковых труб можно воспользоваться трубогибом или угловыми фитингами.
  • Ко всем соединительным элементом следует обеспечить свободных доступ, так как крепежи на резьбе нуждаются в периодическом подтягивании во избежание протечек.

Установку соединительных элементов нужно выполнять уже после завершения расчетов и разметки конструкции.

Металлические трубы для подогрева полов

В современных сетях теплоснабжения загородных домов используются стальные, нержавеющие и медные трубы. Для монтажа напольных водяных систем применяется 2 разновидности металлических трубопроводов:

  • медь отожженная с наружным диаметром 15, 18 и 22 мм с толщиной стенки 1 мм (продается в бухтах по 25 м);
  • гофра нержавеющая отожженная ½ и ¾ дюйма (Ø15…20 мм), метраж бухты – от 10 до 50 м.

Медь продается в виде прямых отрезков (штанг) и бухт

Оценим параметры труб из металла согласно критериям:

  1. Коэффициент теплопроводности меди и стали настолько велик (389 и 45 Вт/м•°С соответственно), что делать расчеты бессмысленно – по данной характеристике металл заткнет за пояс любой пластик.
  2. Эквивалентная шероховатость новых изделий – 0.01 мм. В процессе эксплуатации гладкость стенок ухудшается, гидравлическое сопротивление постепенно увеличивается.
  3. Линейное расширение металлов незначительно по сравнению с полимерами – 55…85 мм на 100 метров тепловой магистрали при дельте температур 50 °С. Материалы достаточно эластичны, чтобы удлиняться внутри бетона и не ломать стяжку.
  4. Медь Ø18 х 1.0 мм спокойно держит рабочее давление до 67 Бар при максимальной температуре 200 °С. Параметры гофрированной нержавейки – 15 Бар и 150 градусов соответственно. Заявленные показатели покрывают требования для ТП с большим запасом.
  5. Сталь и медь абсолютно не пропускает кислород, но подвержены медленному воздействию коррозии. Слабые места – участки, пересекающие линии домашней электропроводки.

Проблема гибкой нержавеющей трубы – волнистая гофрированная структура, создающая значительное гидравлическое сопротивление потоку жидкости. На длине 1 см располагается не менее 20 пиков высотой больше миллиметра. Момент второй: во впадинах начнет собираться мелкий песочек, путешествующий по системе вместе с теплоносителем.

Невзирая на превосходные эксплуатационные показатели, медь довольно редко используется для монтажа ТП. Причины:

  • материал в несколько раз дороже полимеров;
  • сложность укладки трубы – для аккуратного перегиба и формирования петель теплого пола требуется опыт;
  • трубопровод боится изломов, которые можно исправить только с помощью профессиональной пайки.

Красиво согнуть и разложить медь — целое искусство. Задачу облегчают специальные маты с бобышками

Касательно гофры: кроме проблем с гидравликой, существует вопрос недоверия. Дело в том, что материал появился на рынке относительно недавно и не успел отработать в напольных системах 10—20 лет. То есть, реальная долговечность нержавейки неизвестна.

Крепление труб

Крепится труба несколькими способами. Можно положить арматурную сетку на слой теплоизоляции, а к ней, с помощью проволоки, прикрепить трубу. При этом сетка выполняет функции разметки и может использоваться как армирующий элемент будущей стяжки. Шаг крепления трубы составляет 1 м. Если применяется проволочный способ крепления, то не стоит забывать, что наличие небольшого зазора необходимо. Если труба при помощи проволоки слишком сильно притянута, то через несколько лет эксплуатации она значительно деформируется. Это возможно из-за разного теплового расширения проволоки и трубы.

Варианты крепления труб к арматуре, к ленте

Когда горячая вода протекает через трубы, то отдает окружающему пространству часть своей энергии. В итоге температура падает. Может получиться так, что одна часть комнаты будет обогреваться хуже другой. Чтобы этого не случилось, нужно соблюдать некоторые условия. Рекомендуемое значение длины уложенного контура трубы – 50-60 м, оно не должно превышать 80-90 м . Если не получается уложиться в это расстояние, то нужно установить коллектор. Если в одном помещении получилось два контура, то необходимо приобрести коллектор с двумя выходами, три – с тремя и так далее.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Тонкости монтажа труб для теплого пола

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Популярные статьи  Как спрятать провода от телевизора на стене: лучшие идеи по оформлению

Тонкости монтажа труб для теплого пола

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Реечная технология монтажа для деревянных оснований

Данный вид установки актуален для укладки системы на втором этаже деревянных зданий. Это обусловлено применением тонкого слоя теплоизоляционных материалов.

Тонкости монтажа труб для теплого пола

В общем виде схема монтажа выглядит так:

  1. Сначала нужно уложить теплоизоляцию лагами (балками перекрытия). Для этой цели применяют полистирол или минеральную вату.
  2. Толщина используемых в целях установки реек должна быть не менее двадцати восьми миллиметров. При этом пазы нужно делать с шириной примерно двадцать миллиметров.
  3. В готовые пазы устанавливают пластины из алюминия. Далее в них монтируют трубопровод.
  4. На последнем этапе укладывают гипсо-волокнистые листы и окончательное напольное покрытие.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения. При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

3 Варианта раскладки труб для водяного теплого пола

Тонкости монтажа труб для теплого пола

Первый вариант: «Одиночный змеевик»

Floor heating system. We see layers of insulation for heating.

Является самой простой конфигурацией с легким выполнением монтажа.

Здесь можно использовать различные режимы потребления энергии за счет изменения шага трубы.

Второй вариант: «Двойной змеевик».

Floor heating system. We see layers of insulation for heating.

При использовании этого варианта происходит более равномерное распределение тепла.

Он хорош для больших помещений с высокой тепловой нагрузкой, так как для маленьких произойдет большой разброс температур.

Подающие и обратные трубы расположены параллельно друг другу.

Третий вариант: «Спираль».

Тонкости монтажа труб для теплого пола

Такая модель укладки подходит для помещений с повышенной тепловой нагрузкой.

Схема укладки производится с наименьшим шагом и в ней отсутствуют крутые повороты труб.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Тонкости монтажа труб для теплого пола

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

  • какая отопительная схема используется (однотрубная система или двухтрубная);
  • какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

Тонкости монтажа труб для теплого пола

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

Тонкости монтажа труб для теплого пола

  • обычно в такой системе используется последовательное подключение радиаторов;
  • перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
  • используется, как параллельное, так и последовательное подключение батарей;
  • оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Тонкости монтажа труб для теплого пола

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

Популярные статьи  8 советов, как выбрать щебень: виды, фракции, марка, применение

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте


Тонкости монтажа труб для теплого пола
Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).


Тонкости монтажа труб для теплого пола

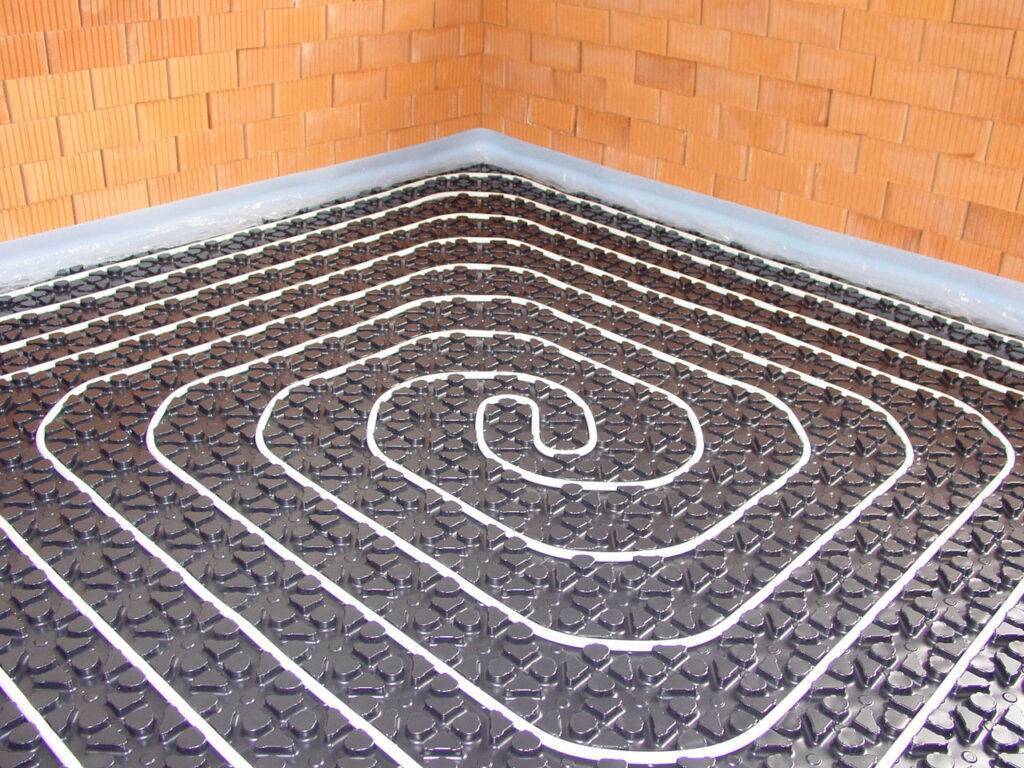

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Пленочный теплый пол под плитку

Монтаж теплого пленочного пола под плитку отличается своими особенностями, и он требует намного больше времени и сил, чем во всех остальных случаях, поскольку он изначально планировался только для сухой укладки. То есть это значит, что далеко не каждый пленочный пол способен выдержать воздействие щелочной среды плиточного клея или цементной стяжки.

Важный момент: теплый пленочный пол нужно монтировать исключительно при плюсовой температуре.

Пленка укладывается вниз той стороной, на которой заметны токопроводящие медные шины. Основа обязательно должна быть чистой и сухой. Чтобы полосы не смещались после подключения, их лучше прикрепить с помощью малярного скотча. Помните: главное – получить плотный контакт между теплоизоляционным материалом и пленкой. Это исключает возникновение завоздушенной пустоты.

Тонкости монтажа труб для теплого пола

Отрезаем необходимую длину пленки

По завершению всех работ по укладке пленки, подсоединения термостата и термодатчика теплый пол можно подключать к сети и тестировать. Если все нормально, то сверху на пленку укладывают полиэтиленовую пленку, а уже на эту гидроизоляцию кладут полимерную, однако не металлическую строительную монтажную сетку с размерами от 20 до 40 миллиметров.

Важный момент: если предполагается существенная нагрузка на пол, то сверху на гидроизоляционный материал в качестве защитного покрытия можно положить влагостойкий ГВЛ или СМЛ толщиной до 6 мм.

Инструкция по монтажу

Тонкости монтажа труб для теплого пола

Тонкости монтажа труб для теплого пола

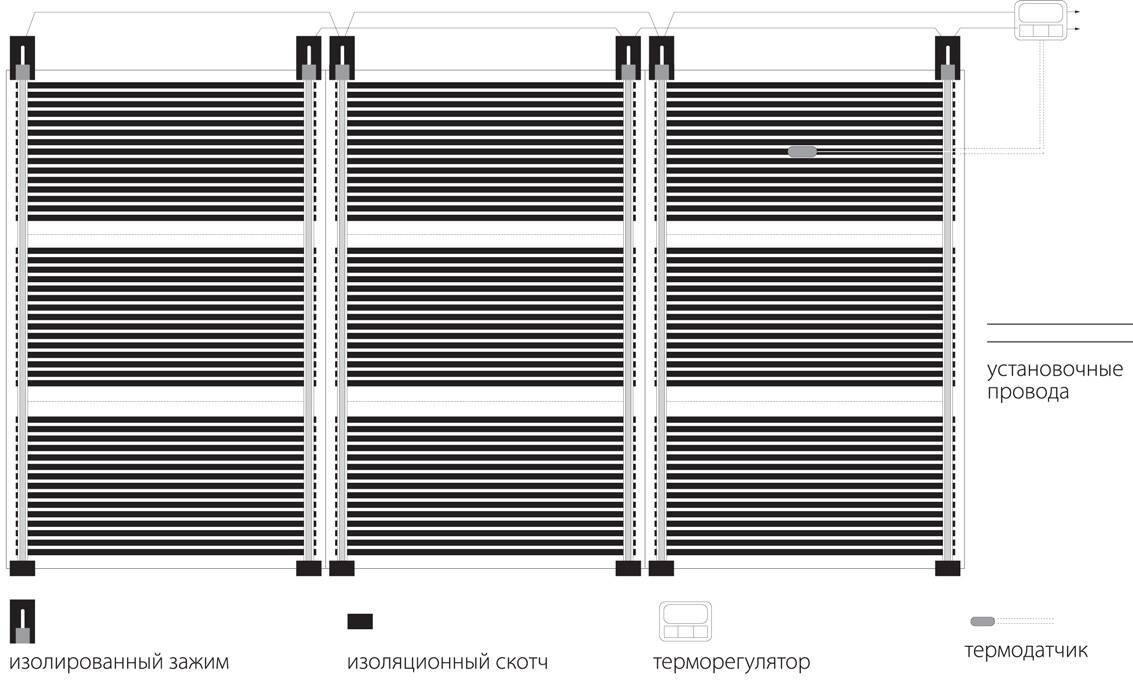

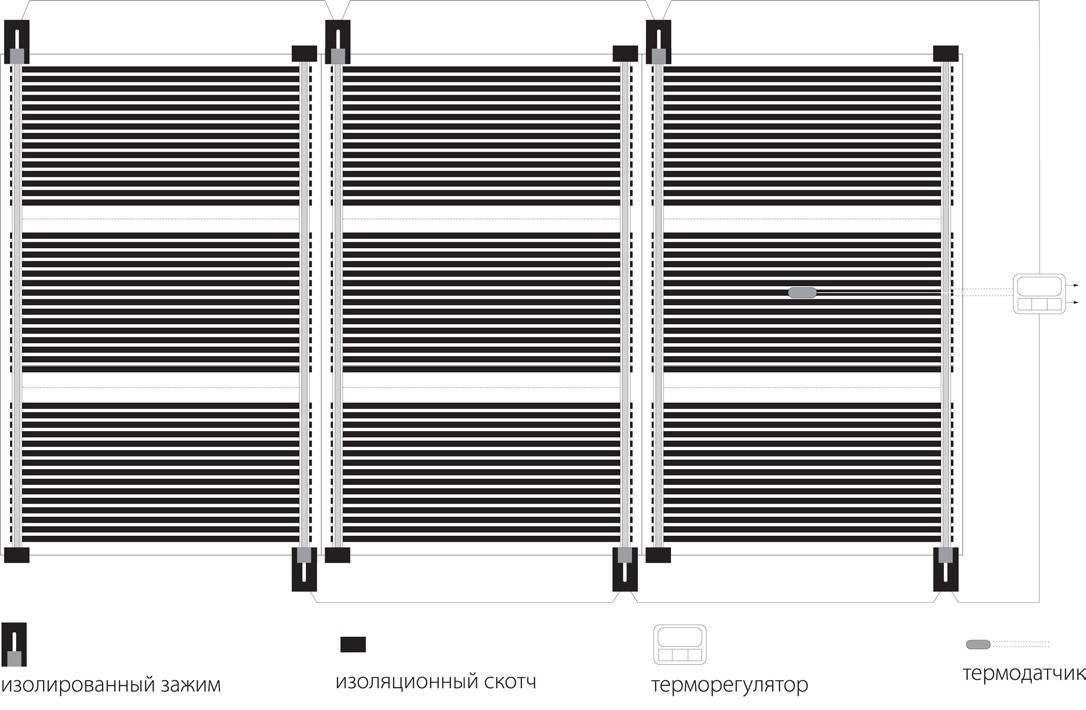

Общая схема подключения нагревательной пленки к терморегулятору (вид снизу)

Тонкости монтажа труб для теплого пола

В случае расположения установочных проводов непосредственно под напольным покрытием (вид снизу)

Заканчивается монтаж теплого пола под плитку укладкой непосредственно плитки или же керамогранита. Однако следует учесть, что в этом случае слой плиточного клея должен составлять не менее десяти миллиметров. Кроме того, сам клей нужно покупать специальный, который предусмотрен именно для теплых полов. Для компенсации теплового расширения между стеной и напольным покрытием необходимо оставить маленький зазор – его впоследствии можно закрыть плинтусом.

Желательно укладывать теплый пленочный пол под плитку на стадии капитального ремонта.

Достоинства и недостатки металлополимеров

К числу преимуществ подобных изделий можно отнести:

  • простоту монтажа: соединения различных категорий металлопластиковых труб осуществляется быстро и легко;
  • высокую теплоустойчивость (можно транспортировать воду, нагретую до 100°C);
  • умеренную цену (металлополимерные трубы стоят дешевле металлических и большинства пластиковых аналогов);
  • высокие показатели прочности, кольцевой жесткости;
  • устойчивость к коррозии, агрессивным средам;
  • несклонность к образованию отложений и засоров;
  • эстетичный внешний вид;
  • высокую пропускную способность;
  • низкую теплопроводность;
  • достаточную пластичность;
  • возможность легкого ремонта;
  • долговечность.

Главный же недостаток подобных изделий кроется в том, что металл и пластик, из которых состоят трубы, имеют различные показатели расширения. Регулярные перепады температур агента, находящегося в трубах, могут привести к ослаблению креплений, из-за чего в конструкции возникают протекания.

Чтобы избежать этого, специалисты советуют, производя монтаж, всегда предусматривать определенный запас при стыках труб. Он будет полезен еще и потому, что металлопластиковые системы плохо выдерживают гидроудары.

Оценить плюсы и минусы указанных труб проще и легче в сравнении металлопластиковых и полипропиленовых изделий. Сравнительный обзор приведен в рекомендуемой нами статье.

Трубы отопления в стяжке пола

Одной из важных задач, которые становятся в процессе монтажа системы отопления жилья, является правильная прокладка труб отопления в полу. От этого будет зависеть не только эффективность обогрева помещения, но и долговечность системы, а также её правильная работа и безопасность.

Спрятать обогревающий контур можно либо в стяжке, либо с помощью напольного покрытия. Куда именно их скрыть, выбираем в зависимости от помещения и того, какой способ удобнее и требует меньше трудозатрат и финансовых расходов.

Укладка труб отопления под стяжку

Мы можем спрятать контур в стяжке. Этот метод широко используется при монтаже систем «тёплый пол». Пошагово процесс выглядит следующим образом:

  • Выполняем черновую стяжку из смеси бетона и керамзита. Керамзит – это утеплитель нового поколения, который к тому же имеет очень маленькую массу и помогает снизить нагрузку на фундамент и перекрытия;
  • После высыхания стяжки намазываем её поверхность битумной мастикой, обеспечивая таким образом гидроизоляцию;
  • На слой гидроизоляции кладём утепляющий слой. Для этого можем использовать пеноплекс – материал из воздуха и вспененного полистирола. Пеноплекс отлично держит нагрузки на сжатие, имеет высокие теплоизолирующие и шумоизолирующие свойства, небольшую массу и отлично обрабатывается при помощи самых простых инструментов. Все стыки в утепляющем слое обрабатываем либо клеем, либо монтажной пеной. Продаются также плиты пеноплекса с уже готовой разметкой под прокладку труб;
  • На пеноплекс укладываем либо плотный полиэтилен в качестве пароизоляции, либо пенофол. Пенофол – это современный утеплитель, состоящий из вспененного полиэтилена и фольги. Этот материал отличается высокоми теплоизолирующими свойствами, не пропускает и не впитывает влагу, высокоэкологичен и нетоксичен. Фольга служит для отражения теплового излучения обратно в помещение. Поэтому в случае одностороннего пенофола кладём его металлизированной стороной вверх. Он обеспечит защиту пеноплекса и дополнительно сократит теплопотери. На стыках проклеиваем пенофол алюминиевой клейкой лентой;
  • Дальше выполняется укладка контура отопления. Его фиксацию можно осуществлять при помощи специальных клипс и армирующей сетки. Можно использовать утеплитель, где уже проложены каналы для труб. Используют также перфорированные планки. Сам процесс осуществляется таким образом, что бухта свёрнутой трубы кладётся на поверхность пола и укладывается по заранее просчитанной схеме;
  • Далее заливаем слой бетона толщиной 30-50 мм — это позволяет нам спрятать трубы в стяжке;
  • После высыхания раствора можем начинать монтаж напольного покрытия.
Популярные статьи  Разновидности орхидей

Включение системы «теплый пол» следует производить постепенно, чтобы избежать появления трещин в стяжке. Для укладки под бетон лучше всего использовать трубы из сшитого полиэтилена либо теплый пол из полипропилена.

Прокладка контура под поверхностью напольного покрытия

Если стоит вопрос, куда спрятать отопительные трубы, но не по каким-то причинам мы не хотим заливать их стяжкой, можно это сделать при помощи напольного покрытия.

Рассмотрим подробнее этот процесс:

  • Выполняется черновая стяжка из смеси бетона с керамзитом;
  • После высыхания раствора намазываем поверхность битумной мастикой и приклеиваем на неё плиты пеноплекса. На стыках убираем щели, замазывая их клеем, либо задувая монтажной пеной;
  • Поверх пеноплекса кладём либо плотный полиэтилен, либо пенофол. Пенофол располагаем блестящим покрытием вверх. Полиэтилен склеиваем на стыках скотчем, пенофол – клейкой металлизированной лентой;
  • Укладываем контур отопления, фиксируя их клипсами, скрепками, либо используем утеплитель с уже размеченными каналами под укладку труб;
  • Между трубами размещаем лаги и осуществляем на них монтаж напольного покрытия.

Если мы выбираем этот вариант, то контур следует делать из металлопластика. Полимерные трубы в этом случае не годятся, поскольку они могут легко повреждаться и требуют обязательной защиты в виде бетонного покрытия.

Заключение

Способы, позволяющие спрятать под пол трубы отопления достаточно просты и вполне выполнимы своими силами. Выбор способа зависит от условий прокладки – оба они одинаково эффективны и удобны.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

  1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
  2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
  3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код Обозначение

PN10

Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.

PN16

Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.

PN20

Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.

PN25

Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

  1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
  2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
  3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
  4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
